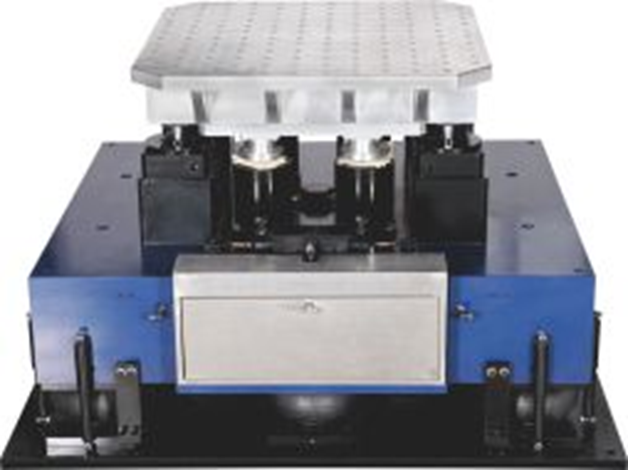

HAIS系列大能量沖擊試驗臺是專門用于電池模組及系統進行機械沖擊測試的試驗設備，電池模組機械沖擊所要求的最大沖擊能量是普通沖擊設備最大能量的2-3倍，最大相當于自由跌落高度9米左右的勢能。該系列沖擊臺沖擊能量大，總體高度適中，負載能力強，操作維護比較方便。
|
型號 |
HAIS600 |
HAIS800 |
HAIS1000 |
HAIS1390 |
HAIS1200 |
|
|
臺面尺寸(mm X mm) |
600X600 |
800X800 |
1000X1000 |
1300X900 |
1200X1200 |
|
|
臺面重量(Kg) |
100 |
200 |
250 |
300 |
400 |
|
|
額定負載 (kg) |
5-1000 |
10-500 |
10-300 |
10-300 |
10-300 |
|
|
脈沖寬度(ms) |
半正弦波 |
2-90 |
3-90 |
6-90 |
6-90 |
6-90 |
|
最大速度變化量 (m/s) |
半正弦波 |
20 |
20 |
20 |
19 |
18 |
|
典型指標 |
50g@6ms，25g@15ms，25g@10ms, 12g@20ms，60g@45ms，70g@45ms，90g@20ms， 140g@15.8ms, 150g@15ms，150g@20ms，155g@20ms |
|||||
|
外形尺寸與重量 |
||||||
|
設備重量(kg) |
6000 |
15000 |
16000 |
17000 |
20000 |
|
|
設備尺寸 長X寬X高 (mm) |
1350×1000×1350 |
2500×1800×1600 |
2600×1900×1700 |
2900×1900×1700 |
2800×2200×1800 |
|
|
使用環境 |
||||||
|
壓力(kg/cm2) |
7-8 |
7-8 |
7-8 |
7-8 |
7-8 |
|
|
沖擊時需要的流量(m3/minute) |
1.6x2 |
1.6x2 |
1.6x2 |
1.6x2 |
1.6x2 |
|
