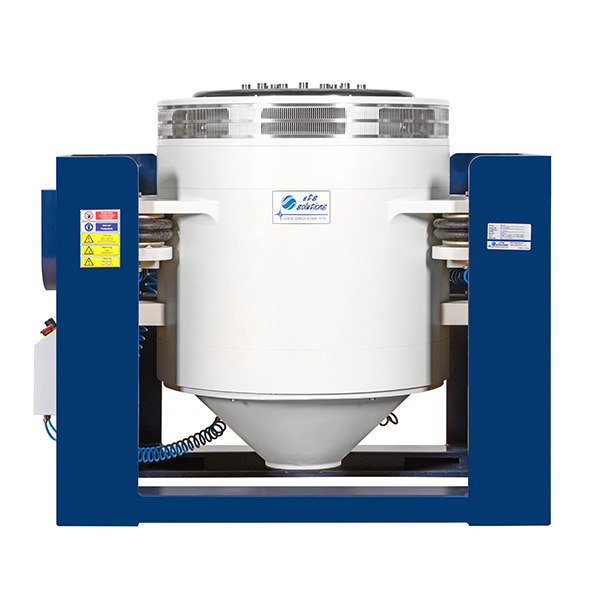

直耦式電動振動臺（風冷）

直耦式風冷電動振動臺適用于中小型汽車零部件、電子元器件、航空航天產品應力篩選等多種典型振動、模擬運輸試驗。配置氣候箱，還可完成多環境綜合試驗。激振力范圍從2kN到70kN，最大負載從70kg到1000kg。

詢價

產品特點

正弦激振力范圍：2kN～70kN
隨機與正弦激振力1:1
兩倍的正弦沖擊力（可選三倍）
位移峰峰值25mm、40mm、51mm、76mm或100mm
輕質動圈，優化設計，耐振性能強，耳軸部位的空氣彈簧隔震效果好
中心室的空氣彈簧承載能力強，低頻性能好
雙磁路設計，漏磁低，磁場均勻
正弦、隨機、沖擊等試驗功能
風機冷卻效果好，噪音低
低噪音、高動態范圍

技術參數

系統型號	MPA101/L215M	MPA101/L315M	MPA102/L620M	MPA403/M124M	IPA30L/M232A	IPA30L/LS232M	IPA60H/M437A	IPA60H/LS437M	IPA60H/M544A	IPA60H/LS544M	IPA120H/M748A	IPA120H/LS748M

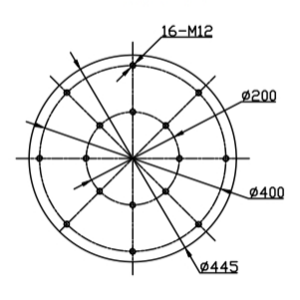

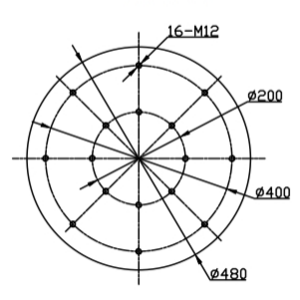

動圈孔位
額定隨機/正弦激振力(kN)	2	3	6	10	22	20	40	40	55	55	70	70
沖擊激振力(kN)	4	6	12	20	44	40	80	80	110	110	140	140
頻率范圍(Hz)	2-4500	2-4000	2-3500	2-4000/2-5000*	2-3000	2-2700	2-2800	2-2500	2-2700	2-2500	2-2700	2-2500
最大加速度(m/s²)	980	980	980	980	980	784	980	784	980	784	980	784
最大速度(m/s)	2	2	2	2	2	2	2	2	2	2	2	2
最大位移p~p(mm)	25.4	25.4	51	51	51*	100	51	100	51*	100	51*	100
最大負載(kg)	70	120	300	140/300	300	500	500	500	1000	1000	1000	1000
振動臺臺體型號	L215M	L315M	L620M	M124M	M232A	LS232M	M437A	LS437M	M544A	LS544M	M748A	LS748M
運動部件等效質量(kg)	2	3	6	10	22	24	34	40	55	55	64	64
工作臺面直徑(mm)	150	150	200	240	320	320	370	370	445	445	480	480
重量(kg)	440	490	730	960	1650	1700	2470	2800	4500	4500	4500	4500
隔振頻率(Hz)	3	3	3	3	3	3	3	3	3	3	3	3
尺寸L×W×H(mm)	696×599×655	754×599×680	943×633×770	1061×750×844	1189×780×1080	1189×775×1138	1336×860×1178	1339×865×1228	1605×1130×1375	1605×1130×1375	1605×1130×1375	1605×1130×1375
功率放大器型號	MPA 101	MPA 101	MPA 102	MPA403/IPA16L	IPA30L	IPA30L	IPA60H	IPA60H	IPA60H	IPA60H	IPA120H	IPA120H
功效功率(kVA)	2	3	6	15/16	30	30	60	60	60	60	120	120
電源要求(kVA)	5.5	7	16	22	35	35	55	55	70	70	80	80
重量(kg)	230	230	280	405	480	420	500	500	500	500	550	550
尺寸L×W×H(mm)	550×680×1455			550×800×1850	550×800×1850	550×800×1850	550×800×2070	550×800×2070	550×800×2070	550×800×2070	550×800×2070	550×800×2070
冷卻方式	強制風冷
風機型號	HP-1A	HP-1A	HP-2A	HP-2A	HP-3A	HP-3A	HP-3A	HP-3A	HP-4A	HP-4A	HP-4A	HP-4A
功率(kW)	0.75	0.75	4	4	7.5	7.5	7.5	7.5	22	22	22	22
風量(m³/s)	0.18	0.18	0.38	0.38	0.68	0.68	0.68	0.68	1.36	1.36	1.36	1.36
風壓(kgf/cm2)	0.015	0.015	0.048	0.048	0.026	0.026	0.026	0.026	0.087	0.087	0.087	0.087
重量(kg)	40	40	120	120	180	180	180	180	400	400	400	400
尺寸L×W×H(mm)	380×500×1010	380×500×1010	610×750×1450	610×750×1450	700×950×1500	700×950×1500	700×950×1500	700×950×1500	900×1350×2250	990×1350×2250	900×1350×2250	990×1350×2250
選購配件注：*可選指標 ●水平滑臺 ●垂直擴展臺 ●移動裝置 ●自動倒臺裝置 ●環境箱 ●防水隔熱 ●夾具 ●傳感器 ●振動控制儀 ●系統集成控制 ●系統遠程控制
