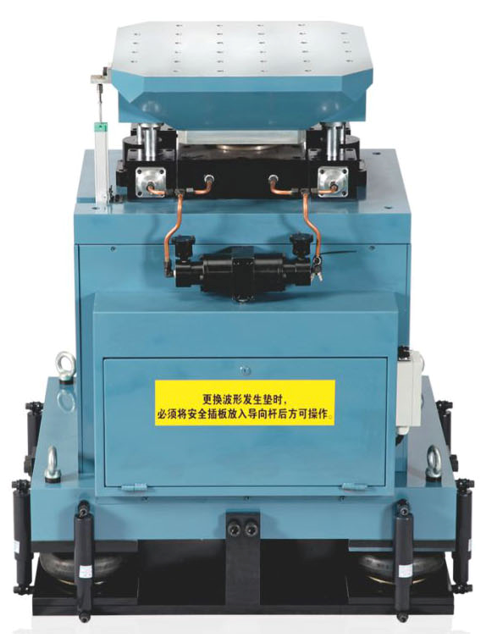

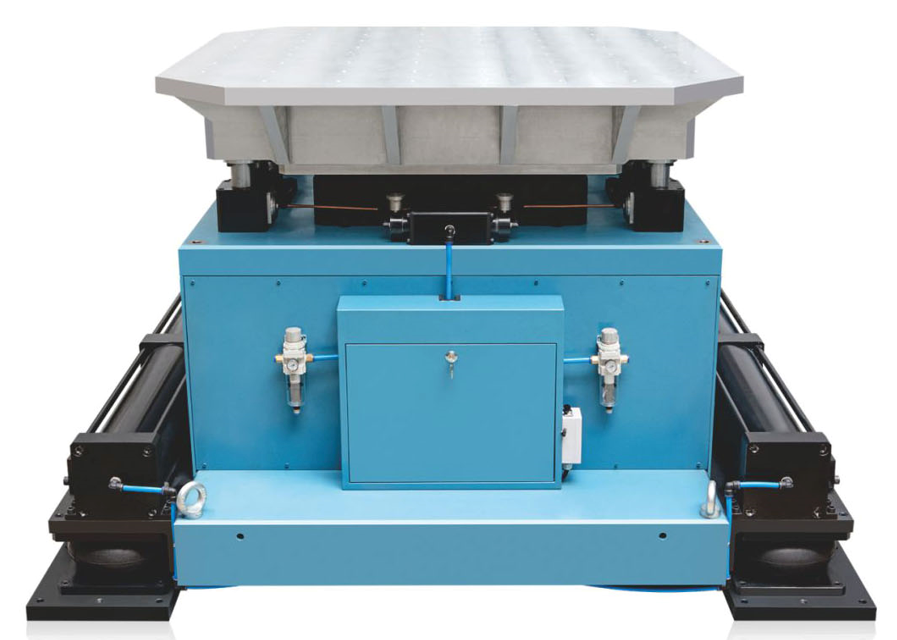

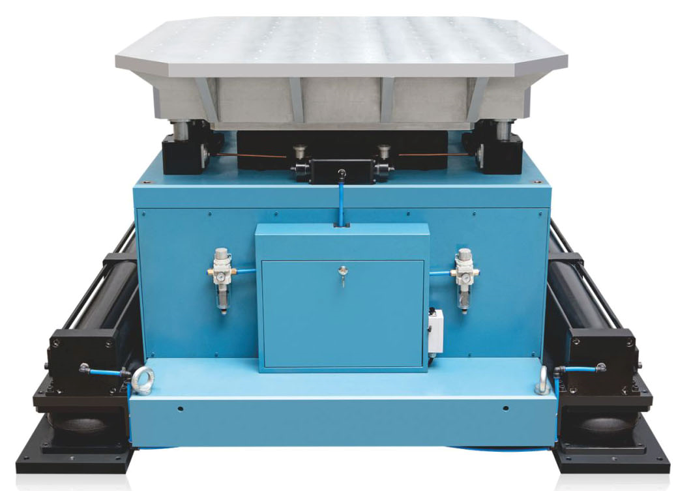

BIS 系列沖擊試驗臺，是一種設計新穎、自動化程度高、操作簡便、可靠性高的經濟型沖擊、碰撞試驗設備。該系列產品滿足沖擊和碰撞測試的要求，可以執行常規的半正弦波、后峰鋸齒波、梯形波等的沖擊、碰撞試驗。
|
技術型號 |
BIS400 |
BIS600 |
BIS700 |
BIS750 |
BIS800 |
BIS900 |
BIS1000 |
BIS1200 |
BIS1500 |
BIS1800 |
BIS2000 |
||
|
沖擊參數 |
|||||||||||||
|
臺面尺寸 (mm X mm) |
400 X 400 |
600 X 600 |
700 X 700 |
750 X 750 |
800 X 800 |
900 X 900 |
1000 X 1000 |
1200 X 1200 |
1500 X 1500 |
1800 X 1800 |
2000 X 2000 |
||
|
最大試驗負載 (kg) |
50 |
50 |
100 |
200 |
300 |
500 |
600 |
800 |
1000 |
1500 |
1800 |
||
|
沖擊峰值加速度范圍 |
半正弦波 |
10-550 |
10-500 |
10-400 |
10-300 |
10-250 |
10-200 |
10-150 |
10-120 |
10-100 |
10-70 |
10-70 |
|
|
梯形波 |
15-50 |
15-50 |
15-50 |
15-50 |
15-50 |
15-40 |
15-40 |
15-30 |
15-30 |
15-30 |
15-30 |
||
|
后峰鋸齒波 |
15-100 |
15-70 |
|||||||||||
|
脈沖持續時間 |
半正弦波 |
1.4-40 |
1.5-40 |
2-40 |
2.5-40 |
3-50 |
3.5-40 |
4-40 |
4.5-40 |
6-40 |
6-40 |
6-40 |
|
|
梯形波 |
6-20 |
||||||||||||
|
后峰鋸齒波 |
6-20 |
||||||||||||
|
沖擊距離 |
550 |
650 |
|||||||||||
|
最大速度變化量（m/s） |
6 |
5.8 |
5.6 |
5.4 |
5 |
4.5 |
3.6 |
3.6 |
3.0 |
3.0 |
3.0 |
||
|
碰撞參數 |
|||||||||||||
|
碰撞脈沖波形 |
半正弦波 |
||||||||||||
|
碰撞峰值加速度 |
5-250 |
5-180 |
5-150 |
5-150 |
5-120 |
5-90 |
5-80 |
5-60 |
- |
||||
|
碰撞脈沖持續時間 |
1.5-25 |
2-25 |
2-25 |
3-25 |
3.5 |
4-25 |
4-25 |
4.5-25 |
- |
||||
|
沖擊距離自動調整 |
0-200 |
0-200 |
0-200 |
0-200 |
0-200 |
0-150 |
0-150 |
0-150 |
- |
||||
|
碰撞頻次自動調整范圍（次/分） |
1-100 |
1-100 |
1-100 |
1-90 |
1-90 |
1-80 |
1-80 |
1-70 |
- |
||||
|
最大速度變化量 (m/s) |
2.8 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
- |
||||
|
臺體尺寸和重量 |
|||||||||||||
|
設備重量 (kg) |
1500 |
2100 |
2600 |
2800 |
3500 |
4000 |
6000 |
7000 |
15000 |
16000 |
18500 |
||
|
臺體尺寸 LXDXH (mm) |
1000 x910 x1260 |
1040×800 ×1230 |
1180×900 ×1245 |
1180×900 ×1245 |
1180 ×900 ×1250 |
1200 ×960 ×1260 |
1780 ×1600 ×1425 |
1780 ×1600 ×1430 |
2510 ×1980 ×1535 |
2640 ×2200 ×1560 |
2910 ×2220 ×1600 |
||
|
使用環境 |
|||||||||||||
|
配置氣源（m3/min/8kg/cm2） |
1.6 |
1.6 |
2.0 |
2.0 |
2x1.6(需要1m3儲氣罐) |
2x1.6(需要1m3儲氣罐) |
2.2x2(需要2m3儲氣罐) |
2.2x2(需要3m3儲氣罐) |
- |
||||
|
臺體電源要求 |
220V±10%，單相AC，50Hz，2kVA |
||||||||||||
|
空壓機電源要求 |
380V±10%，三相AC，50Hz |
||||||||||||
|
空壓機消耗功率（KVA） |
11 |
11 |
11 |
15 |
15 |
22 |
22 |
22 |
22 |
22 |
22 |
||
|
溫度范圍 |
0℃-40℃ |
||||||||||||
|
濕度 |
≤90% (25℃) non-condensing |
||||||||||||
|
控制系統ASK01,測量系統MIS02 |
|||||||||||||
|
ASK01 + MIS02 |
沖擊、碰撞試驗控制和測量功能并打印試驗報告 |
||||||||||||
|
滿足標準 |
|||||||||||||
|
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18 and GJB360 (equivalent to MILSTD-810). |
|||||||||||||
